Spark SQL架構的工作原理是什么？和Hive有什么不同？

Spark SQL兼容Hive，這是因為Spark SQL架構與Hive底層結構相似，Spark SQL復用了Hive提供的元數據倉庫（Metastore）、HiveQL、用戶自定義函數（UDF）以及序列化和反序列工具（SerDes），下面通過圖1深入了解Spark SQL底層架構。

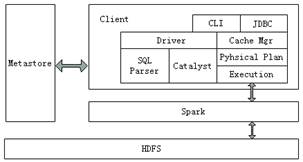

圖1 Spark SQL架構

從圖1中可以看出，Spark SQL架構與Hive架構相比，除了把底層的MapReduce執行引擎更改為Spark，還修改了Catalyst優化器，Spark SQL快速的計算效率得益于Catalyst優化器。從HiveQL被解析成語法抽象樹起，執行計劃生成和優化的工作全部交給Spark SQL的Catalyst優化器進行負責和管理。

Catalyst優化器是一個新的可擴展的查詢優化器，它是基于Scala函數式編程結構，Spark SQL開發工程師設計可擴展架構主要是為了在今后的版本迭代時，能夠輕松地添加新的優化技術和功能，尤其是為了解決大數據生產環境中遇到的問題（例如，針對半結構化數據和高級數據分析），另外，Spark作為開源項目，外部開發人員可以針對項目需求自行擴展Catalyst優化器的功能。下面通過圖2描述Spark SQL的工作原理。

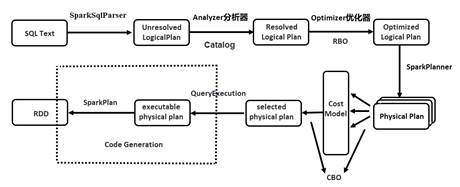

圖2 Spark SQL工作原理

Spark要想很好地支持SQL，就需要完成解析（Parser）、優化（Optimizer）、執行（Execution）三大過程。Catalyst優化器在執行計劃生成和優化的工作時候，它離不開自己內部的五大組件，具體介紹如下所示。

Parse組件：該組件根據一定的語義規則（即第三方類庫ANTLR）將SparkSql字符串解析為一個抽象語法樹/AST。
Analyze組件：該組件會遍歷整個AST，并對AST上的每個節點進行數據類型的綁定以及函數綁定，然后根據元數據信息Catalog對數據表中的字段進行解析。
Optimizer組件：該組件是Catalyst的核心，主要分為RBO和CBO兩種優化策略，其中RBO是基于規則優化，CBO是基于代價優化。SparkPlanner組件：優化后的邏輯執行計劃OptimizedLogicalPlan依然是邏輯的，并不能被Spark系統理解，此時需要將OptimizedLogicalPlan轉換成physical plan（物理計劃）。
CostModel組件：主要根據過去的性能統計數據，選擇最佳的物理執行計劃。

在了解了上述組件的作用后，下面分步驟講解Spark SQL工作流程。

1． 在解析SQL語句之前，會創建SparkSession，涉及到表名、字段名稱和字段類型的元數據都將保存在Catalog中；

2． 當調用SparkSession的sql()方法時就會使用SparkSqlParser進行解析SQL語句，解析過程中使用的ANTLR進行詞法解析和語法解析；

3． 接著使用Analyzer分析器綁定邏輯計劃，在該階段，Analyzer會使用Analyzer Rules，并結合Catalog，對未綁定的邏輯計劃進行解析，生成已綁定的邏輯計劃；

4． 然后Optimizer根據預先定義好的規則（RBO）對 Resolved Logical Plan 進行優化并生成 Optimized Logical Plan（最優邏輯計劃）；

5． 接著使用SparkPlanner對優化后的邏輯計劃進行轉換，生成多個可以執行的物理計劃Physical Plan；

6． 接著CBO優化策略會根據Cost Model算出每個Physical Plan的代價，并選取代價最小的 Physical Plan作為最終的Physical Plan；

7． 最終使用QueryExecution執行物理計劃，此時則調用SparkPlan的execute()方法，返回RDD。
